Мы уже писали о 3D-принтерах, которые постепенно становятся на службу в обиходе белорусов. Печать моделей из пластика лишает головной боли как инженеров, так и простых людей. Но как осязаемый предмет перемещается в цифровое пространство и становится трехмерной моделью? Об этом Onliner.by побеседовал со специалистом Евгением Лясота.

Измерить или начертить физический объект зачастую бывает трудно, это потребует немало замеров линейкой или штангенциркулем. Сканирование же позволяет воссоздать объект, просто поводив вокруг него сканером или открутив на предметном столе. Трехмерный сканер может быстро превратить физический объект в файл на компьютере для дальнейшего редактирования, прямой печати на 3D-принтере или для механической обработки на станках с ЧПУ.

Основные сферы применения 3D-сканеров — машиностроение, архитектура, медицина, стоматология, производство обуви, деревообработка, кино и компьютерные игры. Использование трехмерных сканеров позволяет ускорить производство товаров и значительно уменьшить процент брака.

Конечно, скорость зависит от сложности объекта, но первичную модель, как правило, можно получить уже через 10—15 секунд. Лицо человека потребует 30 секунд. Разумеется, для высокой детализации нужно больше времени, но суть такова — в любом случае это самый быстрый и легкий способ получить объемную модель.

«Сканеры есть разных типов — лазерные и оптические, есть даже тактильные, которые дотрагиваются до объекта и понимают его форму. У всех есть свои плюсы и минусы. Мы остановимся на сканерах итальянской компании Open Technologies. Они более качественные, чем российские аналоги, и в полтора раза дешевле немецких сканеров», — говорит Евгений.

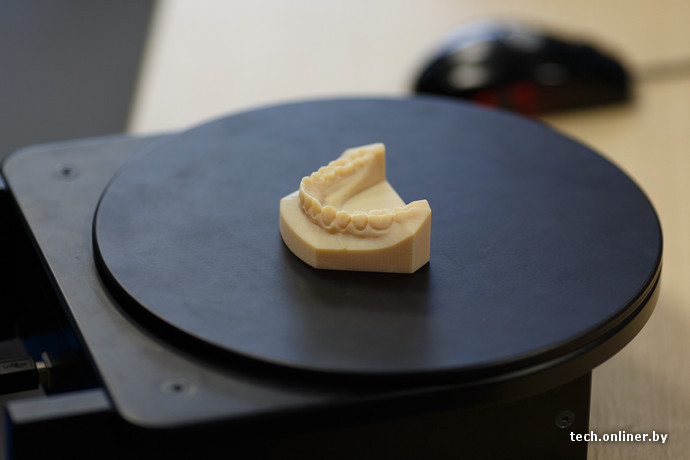

Для начала посмотрим на сканер с предметным столом. Стоимость комплекта — около $50 тыс.

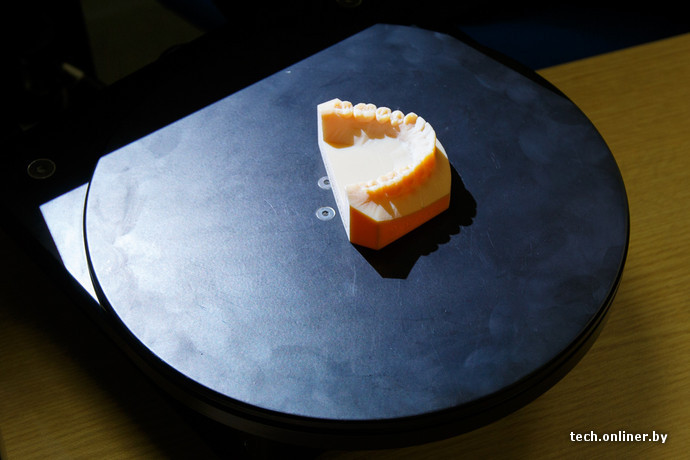

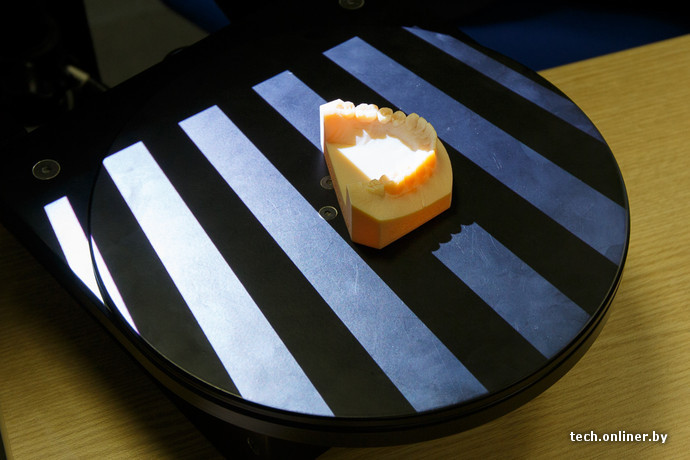

Устройство проецирует на объект белый структурированный свет и по преломлению этого света восстанавливает расположение точек поверхности в пространстве.

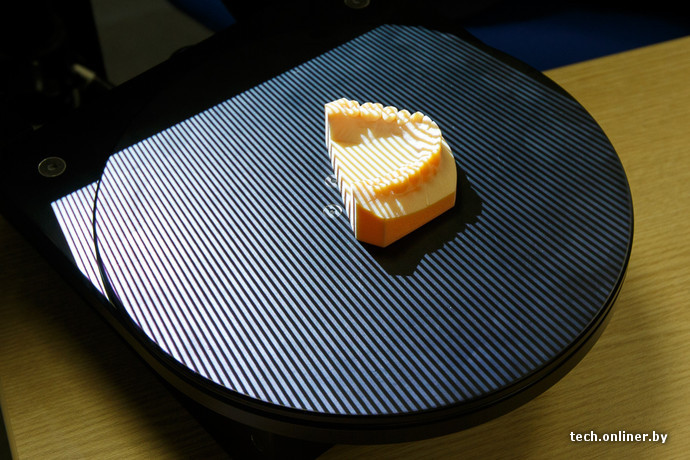

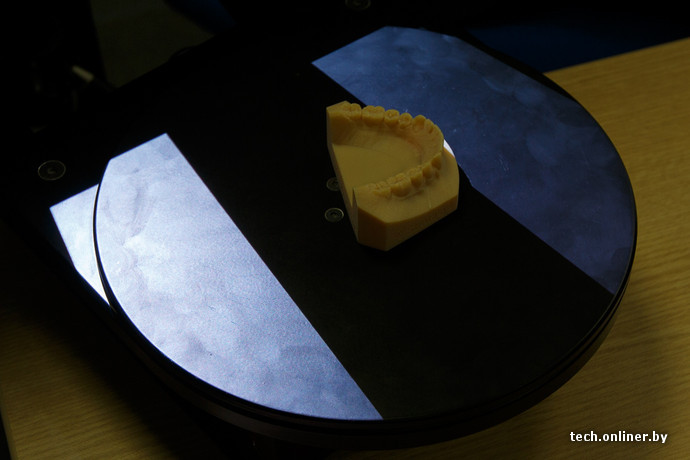

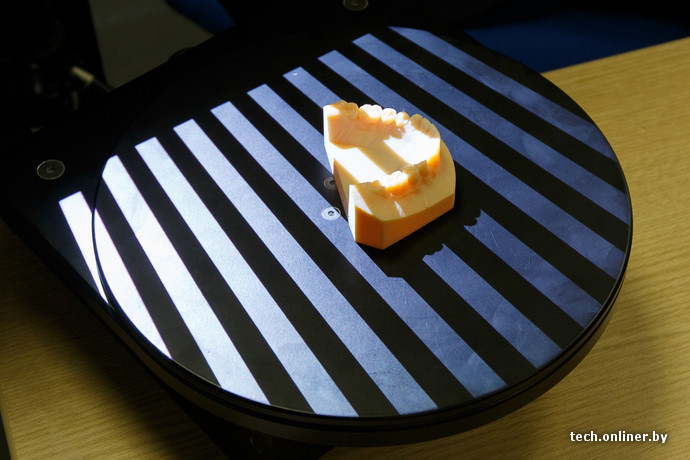

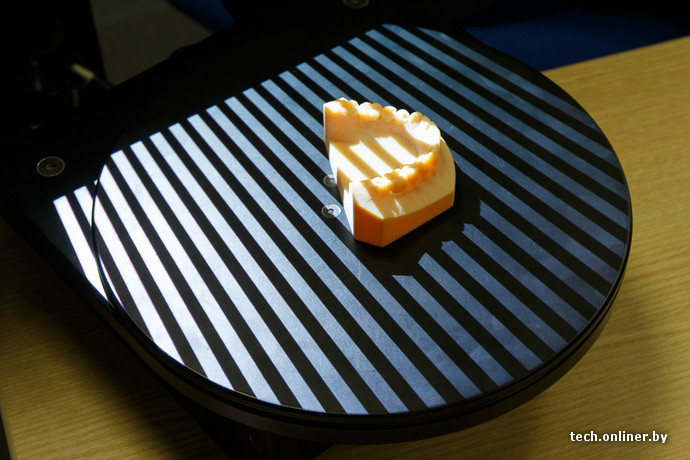

Сканер начинает с очень больших полос и заканчивает едва заметными невооруженным глазом:

Устройство поворачивает объект и делает снимки самостоятельно. В данном случае мы отсканировали челюсть за шесть шагов с поворотом на 60 градусов.

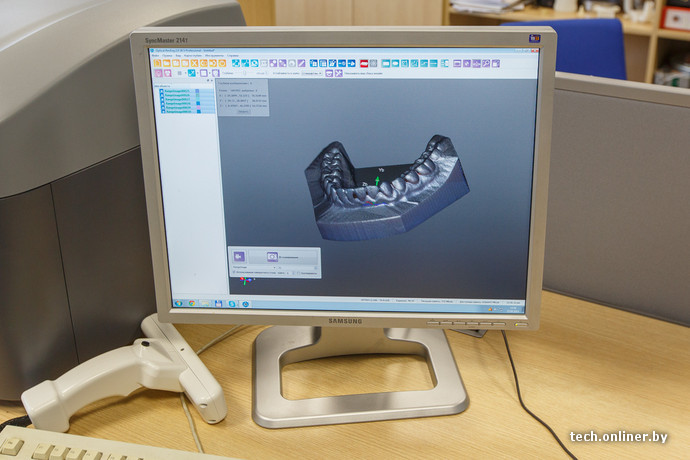

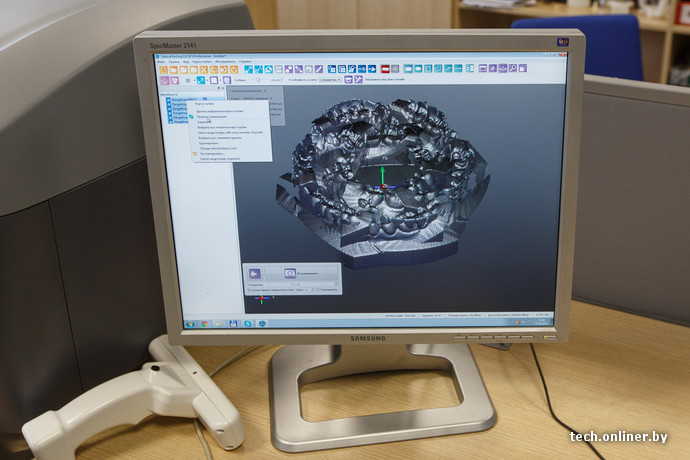

Специальная программа анализирует входящие данные и выводит на экран конечную модель.

Сканирование уже сейчас меняет некоторые индустрии. Например, стоматологию. Зубы трудно обмерить, ведь даже двух одинаковых во рту человека не найти. То, что 3D-сканер делает за несколько секунд, у зубного техника потребует долгой кропотливой ручной работы. Это очень ответственное занятие, которое все равно будет с ошибками и потребует подгонки на пациенте.

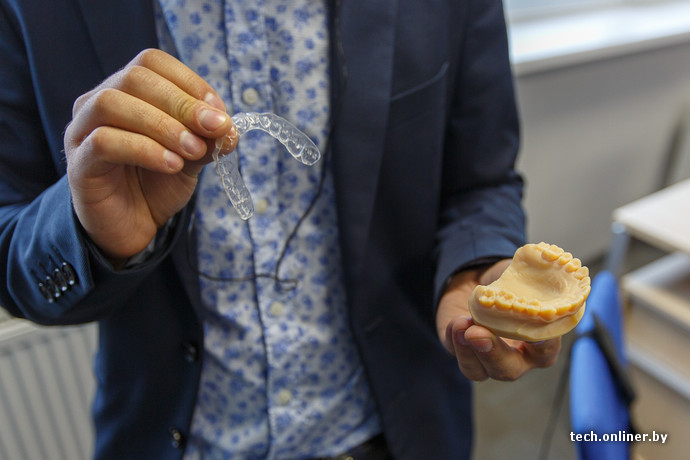

Особую популярность набирают прозрачные брекеты. Их делают на распечатанном слепке челюсти в процессе вакуумной формовки при 120 градусах.

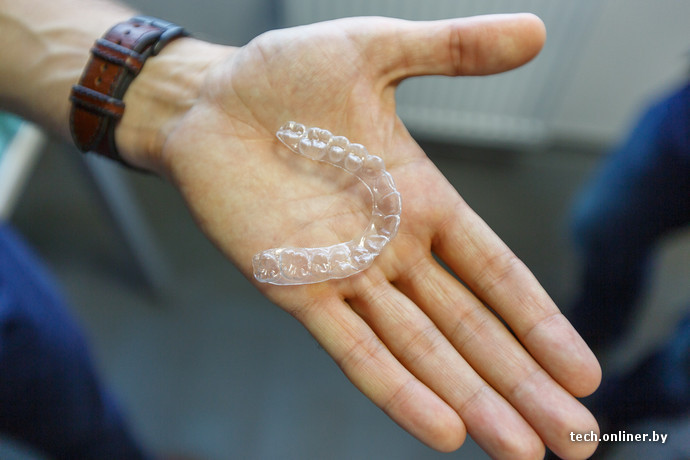

Готовый брекет вставляется в рот и носится, чтобы исправить зубы. Несмотря на то что это вроде бы смешная пластиковая деталь, на ваши зубы она садится идеально, за счет чего и держится. А на нужные зубы оказывается давление, поэтому со временем они выравниваются.

Самое главное, что брекеты незаметны — вы улыбаетесь и никто не знает, что они у вас есть.

В Беларуси такой подход используется в частном порядке, но если брать опыт даже соседних стран (например, соседней Украины), то там это применяется гораздо шире. Технология существует уже достаточно давно, но донести ее до людей, двадцать лет проработавших в своей сфере по стандартной технологии, довольно проблематично. Между тем зубные техники в Италии еще пять лет назад осознали, что старая технология вынуждает работать слишком медленно и сопутствует высокому проценту брака. Поэтому они купили себе трехмерные принтеры и продолжили заниматься своей работой, став сервис-провайдерами 3D-печати.

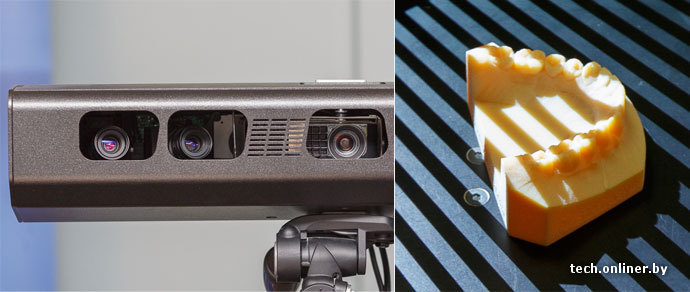

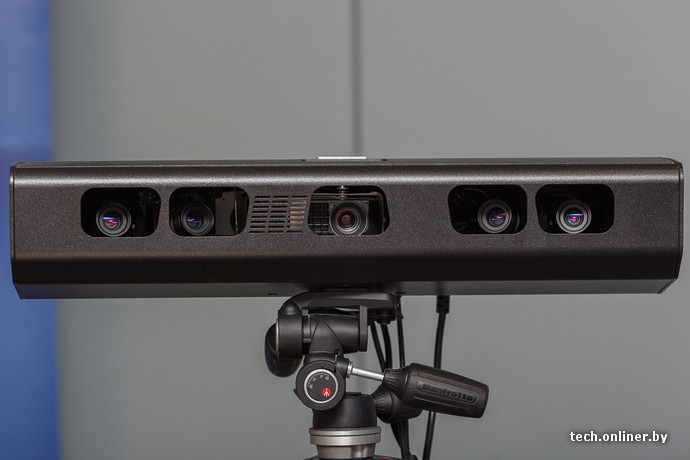

Уникальность этого сканера в том, что он использует проецирование лучей структурированного света и оснащен четырьмя камерами, которые приспособлены для сканирования различных площадей: две камеры для зон 151515 см и две для зон 505050 см.
